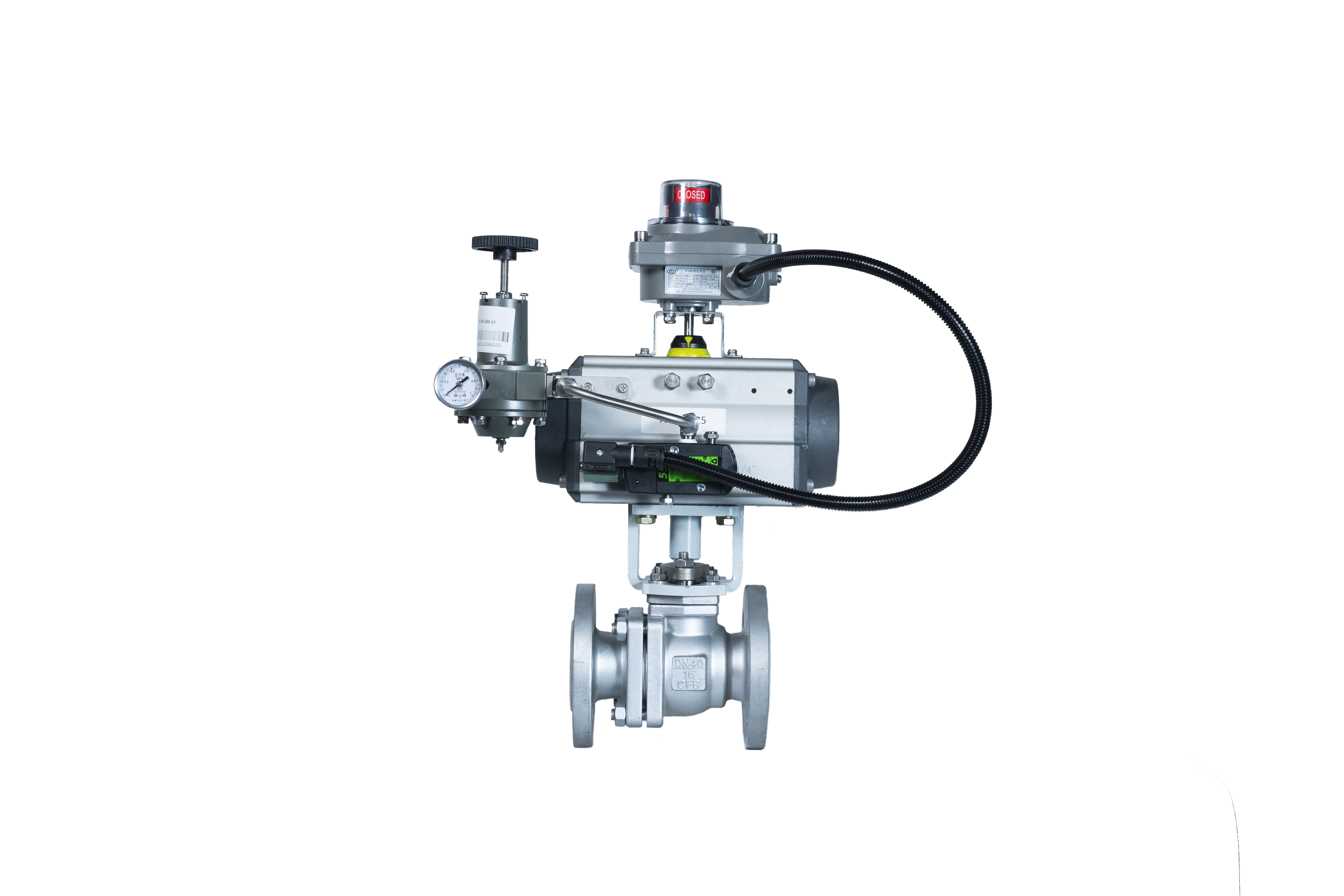

衬氟塑O型球阀

ZJHRF衬氟塑O型球阀采用国际通用标准设计,选用可靠性高的AT、AW系列执行机构。该阀结构紧凑,体积小,拆卸维修方便,阀体内腔及球体均采用高压衬塑工艺,衬有耐腐蚀、耐老化的聚全氟乙烯(简称F46)或PFA,该产品具有耐腐蚀性和密封性好等特点。产品广泛应用于化工、石油、冶金、医药、电力等行业,特别适用于生产过程中酸、碱等强腐蚀介质的切断。

主要参数

使用温度 -20~+120;-40~+180
法兰标准 ASME B16.5 ; JIS B2201 ; HG/T 20592 ; HG/T 20615; JB/T 79.1 ; JB/T 79.2 ; GB/T 9112
密封面型式 FF、RF、MFM
连接型式 法兰式
公称压力 PN 16、20;Class 150
公称通径 DN15~DN200(1/2"~8")

产品特点

  • 1、结构紧凑,体积小,拆卸维修方便。
  • 2、流体阻力小,阀门衬里内壁光滑,流道通畅是所有阀类中流体阻力相对较小的一种。
  • 3、阀体内腔及球体均采用高压衬塑工艺,衬塑材料采用聚全氟乙烯(简称F46)或PFA,
  • 具有耐腐蚀性、耐老化和密封性好等特点。
  • 4、阀体与阀杆之间带防静电装置。
  • 5、球芯阀杆为一体式设计,消除了转动角差,杜绝了由于压力变化引起阀杆冲出承压件内
  • 的可能性,根本保证使用中的安全性、可靠性。

典型业绩

新疆西部合盛硅业有限公司
项目:年产20万吨密封胶
安徽昊源化工集团有限公司
项目:N-甲基氧化吗啉装置项目,年产30万吨乙二醇、年产70万吨尿素增补
山东海王化工股份有限公司
项目:八溴醚自动化改造项目
内蒙古凯旋消毒制品有限公司
项目:2万吨/年亚氯酸钠及1万吨/年过一硫酸氢钾复合盐项目
重庆长风化学工业有限公司
项目:光气衍生物及芳胺类化学品项目(整体搬迁1.1期)
泰州百力化学股份有限公司
项目:溴化聚苯乙烯(2车间)
宁夏福瑞硅烷材料有限公司
项目:年产50000吨硅烷偶联剂项目
临沭县华盛化工有限公司
项目:原酯系列产品搬迁入园升级改造项目
福建南平青松化工有限公司
项目:樟脑及副产品技术改造
盛虹炼化(连云港)有限公司
项目:盛虹炼化一体化项目(乙二醇装置、延迟焦化装置、废酸再生装置、苯酚丙酮、PSA
装置、连续重整、石脑油加氢、歧化装置、凝结水站等)
陕西延长石油安源化工有限公司
项目:100万吨/年煤焦油加氢项目(一期)加氢裂化装置及延长石油(集团)公司煤-油共炼
试验示范项目
