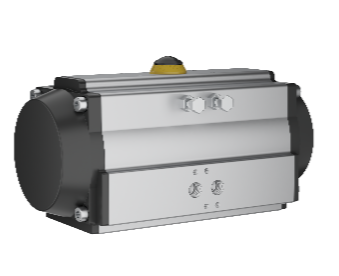

| 系 列 Series | AT |
| 型 式 Type | 角行程气缸活塞型 Rotary stem motion type and cylinder piston type |
| 型 号Model | 请参见选型样本 |
| 尺寸 Dimensions | 请参见选型样本 |
| 气缸容积 Cylinder Valve | 请参见选型样本 |
| 输出力矩 Output torque | 请参见选型样本 |
| 行程 Travel | 0～90° |
| 气源压力 Air supply pressure | 双作用系列 (Double acting type) 300～700kPa；单作用系列 (Spring return type) 400~600 kPa |
| 气源接口 Air connection | AT52~210 NPT1/4” AT240~400 NPT1/2” |
| 性 能 Performance | 回 差 带定位器：小于全行程的 2% Hysteresis error: Less than 2% of Full stroke with the positioner. 基本误差 带定位器：小于全行程的±2% Intrinsic error: Less than ±2% of Full stroke with the positioner. |
| 环境温度 Ambient Temp | 标准型 Standard type -20～+80℃ 高温型 High Temp. -15°～+120℃ 低温型 Low Temp. -40～+80℃ |
| 材 质 Materials | 气缸 Cylinder ……………… 铝合金活塞 Aluminum alloy piston……………… 铝合金端盖 end cover……………… 铝合金主 轴 Aluminum alloy stem……………… 45+ 镀 镍 nickel plating 密封圈 seal-ring 丁晴橡胶NBR、氟橡胶FKM、硅橡胶 MVQ |
| 表面涂层 Surface coating | 气缸阳极氧化，浅灰色；端盖喷塑，深灰色，色标RAL7043 Anodized cylinder, light gray; Plastic sprayed end cover, dark grey, color code RAL7043 |
| 附 件 Accessories | 定位器、空气过滤减压阀、行程开关、手轮机构等 Positioner, Air-set, Limit switch, Handwheel and so on |
